بررسی نحوه تعریف کامپوننت‌‌هایی که بصورت لینک شده با هم در روابط والد و فرزند قرار می‌گیرند
در آموزه ویدئویی حاضر برای بررسی روابط والد و فرزند بین کامپوننت های مختلف، ابتدا یک سیم پیچ رله و بعد یک کنتاکت تعریف می شود، و سپس برای ایجاد ارتباط بین کامپوننت های مذکور برای نشان دادن این موضوع که کنتاکت اضافه شده مربوط به سیم پیچ رله است، اقدام به اعمال روابط والد و فرزند میان موارد ذکر شده می شود. در نهایت کاربران با نحوه اعمال روابط والد و فرزند بر روی کامپوننت های موجود در مدار خط فرمان آشنا می شوند. در همین راستا کاربران با نحوه ادیت و نحوه نظم دادن به کامپوننت ها آشنا می شوند.
یک ویژگی دقیق و مطلوب دیگه اتوکد الکتریکال، این هست که امکان افزودن کامپوننت های والد و فرزند رو در ترسیمات اتوکد الکتریکال داریم. ممکن است که در حال حاضر با خودتون فکر کنید که منظور من از روابط والد و فرزند در اتوکد الکتریکال چی میتونه باشه؟ من به شما در این مورد توضیح لازم رو داخل همین آموزه ویدئویی خواهم داد. به عنوان یک مثال ساده میتونم یک رله رو نام ببرم که معادل آن همون coil هست. فرض کنیم که ما یک سیم پیچی رله رو در مدارمون به کارمی بریم و بعد از اون به یک کنتاکت رله نیاز داریم و باید مشخص کنید که چه زمانی کنتاکت مربوطه باز بشه و چه زمانی با خاموش شدن آن سیم پیچ رله رو ببنده. خب؛ در این مرحله ما قصد داریم بعنوان یک نیاز اساسی، از کارایی این سیستمی که حاوی یک رله و یک کنتاکت میشه، در ترسیم اتوکد الکتریکال مون اطمینان حاصل کنیم و مطمئن بشیم که مثلاً کنتاکت درستی انتخاب کردیم که مناسب کارمون هست. در واقع میخواهیم به نرم افزار بفهمانیم که کنتاکت تعریف شده صرفاً برای سیم پیچی مورد نظر تعریف شده و اینطوری هست که میشه گفت: سیم پیچ میشه والد کنتاکتی که بعنوان فرزند در ترسیم تعریف شده.
اتوکد الکتریکال برای اینکار: یعنی اعمال فرزند یک والد و اینطور بگم برای تعریف یک کامپوننت لینک شده به یک کامپوننت مرتبط دیگه، که در این مورد یک کنتاکت برای یک سیم پیچ رله هست، ابزاری رو در اختیار ما قرار میده و این هم باید خدمت شما عرض کنم که این فرآیند تعریف والد و فرزند، بسیار دقیق، سریع و آسان صورت میگیره. پس حالا بیایید برای عملی کردن این مهم: به ترسیم demo7a.dwg که اون رو پیش از این ایجاد کرده بودیم برگردیم و یکسری پروسه ها رو عملیاتی کنیم تا در نهایت مطمئن بشویم که ترسیم مان شامل یک سیم پیچی رله و یک کنتاکت رله شده هست که به هم لینک شدن یعنی اصل والد و فرزندی در بین شان برقرار است. پس اول یک سیم پیچ رله و یک کنتاکت تعریف می کنم و بعد ازاون هست که من همینجا باهاتون قرار میگذارم که با شما درباره نحوه کاربرد و کارکرد روابط والد و فرزند توضیحاتی کامل ارائه بدهم و در نهایت هم سیم پیچ رله و کنتاکت رو به هم لینک کنم. بسیار خب ملاحظه میکنید که هنوز با لدرمون داریم کار می کنیم و من تا حدودی ترسیم رو زوم آوت کردم و به کمک پن کردن اون رو به این شکل جا به جا کردم، به صورتی که میتونیم در این قسمت از ترسیم رانگ های به شماره 801 تا 805 لدر رو به خوبی ببینیم.
همونطور که گفتم کاری که میخواهیم کنیم این است که از رانگ های شماره 803 و 804 برای اعمال موارد یاد شده مون یعنی برای افزودن یک سیم پیچ رله و یک کنتاکت استفاده کنیم. به خاطر دارین که در ویدئوی آموزشی قبل یک push button یا دکمه فشاری رو به رانگ به شماره 802 اضافه کردیم. حالا برای این تمرین خاص از رانگ های شماره 803 و 804 به عنوان رانگ های در دسترس بعدی، برای تکمیل ترسیم استفاده میکنیم. اما قبل از هرچیز مطمئن بشوید که ترسیمات قبلی و در واقع ترسیماتی که در حین تمرین کردن با ویدئوهای قبلی بوجود آوردید رو سیو و ذخیره کرده باشید، تا به این ترتیب فرآیندهایی رو که پیش از این بر روی ترسیم ها انجام دادید رو برای پیشروی در کارتون هر موقع خواستید به اختیار بگیرید و آنها را به صورت ذخیره داشته باشید. خب حالا برای درج یک کامپوننت که در اینجا یک رله هست باید به گزینه icon menu برگردیم.
بنابراین به تب schematic نوار ریبون و سپس پنل insert components میام، روی منو شناور در این قسمت کلیک کرده و گزینه icon menu رو انتخاب میکنم.
اینبار با نمایان شدن دیالوگ باکس حاصل از کلیک روی icon menu که اسمش Insert Component هست میام و آیکون مربوط به relays and contacts موجود دراین قسمت رو انتخاب میکنیم.
میبینیم که انواع مختلفی رو برای اون از قبیل relay coil که یک نوع سیم پیچی رله محسوب میشه، standard coil with pins که یک نوع سیم پیچی استاندارد و نرمال به همراه پین هست و یک مورد دیگه مثل relay normally open with pinsو مواردی از این دست رو داریم.
فعلاً صرفاً این یکی سمبل استاندارد سیم پیچی رله، که اسمش relay coil هست رو به این شکل انتخاب میکنم. ملاحظه میکنید که این کامپوننت با یک نماد به شکل دایره، نحوه نمایش کرسرم رو به اینصورت تغییر میده.
مایل هستم که اون رو بر روی رانگ شماره 803 قرار بدهم. شاید بهتر باشه که سمت چپ رانگ و قسمتی رو که درست در زیر دکمه فشاری مون قرار داره رو برای آن درنظر بگیریم، تا هر دو تا در یک راستا قرار بگیرند، بنابراین بعد از قرار دادن کرسر در محل مد نظرمون، روی این نقطه به این شکل کلیک میکنم. بسیار خب، به این ترتیب دیسکریپشن سیم پیچی رله استانداردمون رو میبینیم. همچنین ملاحظه میکنید که کادر محاوره ای Insert/Edit Component باز میشه، که برای قسمت Component Tag، عبارت CR803 رو داریم واضح است که شماره های اختصاص داده شده به این، برگرفته و ناشی از شماره رانگی از لدر هست که سیم پیچی چند لحظه پیش بر روی اون رانگ قرار گرفت.
خب حالا بیاین قسمت مربوط به دیسکریپشن رو تکمیل کنیم برای خط توصیف اول یعنی Line1 میام و واژه Coil رو به این شکل تایپ میکنم.
اگر دقت کرده باشید متوجه شدید که من 3 تا از کارکترهاش رو با حروف کوچک تایپ کردم اما با فشردن دکمه تب به صورت اتوماتیک کارکترهای تایپ شده به حروف بزرگ تبدیل میشن که البته این امکان بسیار هم مطلوب هست.
در واقع این کار رو اتوکد الکتریکال برای ما انجام میده. بنابراین به این صورت واژه ما که اون رو با حروف کوچک تایپ کردیم رو حالا با حروف بزرگ یا upper-cases داریم، من چون صرفاً یک سیم پیچ ساده رله دارم همین عبارت Coile بعنوان توضیحات کفایت میکنه.
حالا کافی است که روی OK کلیک کنیم.
بسیار خب سیم پیچی رو در این قسمت داریم.
اما اگه کمی دقت کنیم میبینیم که در واقع attributes یا ویژگی های کامپوننت تعریف شده، تا حدودی بصورت پراکنده اعمال شده و کامپوننت نسبت به attributes هایش کمی با فاصله ارائه شده. این رو گفتم که بدونید ممکن است نتیجه حاصل کمی آشفته به نظر برسه.
به راحتی میشه این موضوع رو حل کرد چرا که، همونطور که بارها دیدید، ما این امکان رو داریم که attributes ها رو هر وقت خاستیم جا به جا کنیم.
برای این منظور اینجا رو با کلیک بصورت سلکت شده درمیارم و روی آن راست کلیک میکنم. بعد از “مارکینگ منو” باز شده میام و از منو attributes و سپس گزینه move attributes استفاده میکنم.
خب حالا باید attributes هایی که مایل به جا به جایی اونها هستم رو انتخاب کنم و فهمیدن این درخواست زیاد سخت نیست فقط کافی است به پیام ظاهر شده در خط فرمان توجه کنم.
بنابراین این یکی attributes رو بعنوان مورد شماره یک و بعد این یکی attributes رو بعنوان مورد شماره دو و این هم بعنوان سومی به این شکل انتخاب میکنم.
برای تأیید راست کلیک میکنم و حالا طبق پیغام ظاهر شده در کنار کرسر باید base point جدید رو تعیین کنم.
بنابراین کلمه COIL رو انتخاب میکنم و اون رو بهمراه توضیحاتش، با درگ کردن کمی در امتداد این سمت میکشم و سپس یکبار دیگه به این شکل کلیک میکنم.
در واقع با کمک اینکار این امکان رو داریم که تاحدودی به ترسیم مون نظم ببخشیم.
حالا برای کنسل کردن این دستور escape رو فشار میدهم. بنابراین با کمک این دستورهمونطور که دیگه مشخص است، میتونیم کمی attributes ها رو آراسته تر در کنار کامپوننت داشته باشیم. خب تا اینجا کار من سیم پیچی رو به ترسیم اضافه کردم. حالا میخواهم که کنتاکت رو هم اضافه کنم.
بنابراین باز هم به گزینه icon menu موجود در پنل insert components واقع در قسمت بالا ترسیم میام.
باز هم آیکون relay contacts رو انتخاب میکنم و سپس گزینه relay normally open contact رو بعنوان کنتاکت انتخاب میکنم.
منظورم انتخاب این سمبل موجود دراین قسمت هست و ملاحظه میکنید زمانی که اون رو وارد ترسیم میکنیم، نحوه نمایش کرسر به شکل دو خط کوچک دیده میشه.
به این شکل اون رو در قسمت وسط رانگ 804 قرار میدهم. حدودای این قسمت و بعدش کلیک میکنم. میبینیم که به محض قرار دادن اون در ترسیم، از زوم خارج میشیم و این هم که گفتیم معنیش این است که آپدیت و بروز رسانی انجام میشه و می بینیم که کادر محاوره ایInsert/Edit Child Component در اختیارمان قرار می گیره.
خب، دراین قسمت مشاهده میکنیم که آپشنی به نام parent /sibling رو دراختیار داریم که به ما امکان انتخاب کامپوننت والد رو میدهد.
اون رو به این شکل انتخاب میکنم و به این شکل با پیغام Select component این اجازه رو به ما میده که سیم پیچی مربوطه برای کنتاکت حاضر رو به این شکل انتخاب کنیم.
ابتدا مطمئن میشم که با قرارگیری ماوس به روی آن، مورد سیم پیچی، هایلایت شده و سپس روش کلیک میکنم. به این شکل میبینیم که اطلاعات به این قسمت اضافه میشن و برای قسمت Tag name عبارت CR803 منظور میشه. بیایید که کمی اونرو تغییر بدهیم و با افزودن عدد یک بجای 803 به آخر این مورد این رو با CR1 درنظر بگیریم و حالا اگر که روی OK کلیک کنم؛ ببینید چه اتفاقی میافتد؟!
بله این از CR1 مون و میبینیم که کامپوننت CR1 ما به این کامپوننت لینک و متصل شده.
حالا اگر که روی این قسمت کلیک کنم و سپس راست کلیک کنم و از “مارکینگ منو” گزینه edit component رو انتخاب کنم ملاحظه میکنید که اطلاعات موجود در هیچ بخشی تغییر نکرده.
همچنان هم یک سیم پیچی رو داریم. اما نکته مطلوب این مرحله از کارمون این است که الان این coil به کنتاکت مون لینک شده.
بنابراین میتونید اطلاعات قبلی برای مثال CR803 رو در این قسمت بعنوان Tag name و خط توصیفی اول رو با عبارت coil بعنوان توضیحات line1 ببینید.
تمام موارد به هم متصل و لینک شدن. همچنین زمانی که من گزارشهایی رو از ترسیمات اتوکد الکتریکال تهیه میکنم این امکان رو دارم که به این موارد که در ریپورتم ظاهر میشن براحتی ارجاع بدم. بعنوان مثال اگه تو جلسه گفتم از CR803 شورتیج داریم یعنی از سیم پیچ حاضر در انبار موجودی نداریم، و منظور از رفرنس دادن این است که می تونیم با قطعیت در مورد یک چیزی صحبت کنیم.
بنابراین در حال حاضر روی OK کلیک میکنم و اطلاعات رو به همین شکل باقی میگذارم.
حالا بگذارید بریم سراغ CR1 تا در همین خلال آموزش یکسری چیزای جالب بهتون نشون بدم.

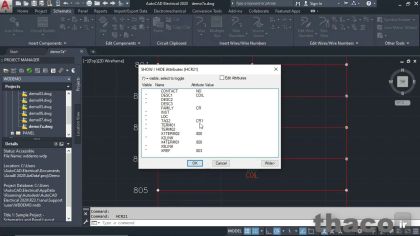

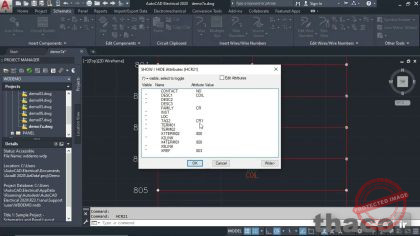

خب اگر روی کامپوننت CR1 کلیک و سپس راست کلیک کنم و منو attributes رو انتخاب کنم، میتونم با استفاده از این گزینه List/Edit، تمامی attributes های مورد انتخابی رو لیست و ادیت کنم.
ملاحظه میکنید که در این قسمت عبارت CR1 مون رو داریم و مشخص است که تمامی اطلاعات مربوطه رو در این قسمت بصورت یکجا پیرامون کنتاکت سلکت شده در اختیار داریم.
اینجا این امکان رو هم دارم که با استفاده از فعال کردن تیک چک باکس Edit Attribute، مقادیر attribute موجود رو editable یا قابل ویرایش کنم. پس این امکان رو هم داریم که میتونیم مواردی از attribute ها رو که میخواهیم از اینجا هم، در صورت تمایل تغییر بدیم.
اما به هرحال دیگه میدونیم که با کارهای اخیر این کامپوننت کنتاکت به این شکل به سیم پیچی ما لینک شده و در واقع هدف کلی این فرآیند این هست که ما کنتاکت رله رو به سیم پیچی رله با تگ CR803 متصل و لینک کنیم.
اما همچنین کاری که درحال حاضر می تونیم انجام بدهیم این است که کنتاکت رو دراین قسمت انتخاب و روی آن راست کلیک کنم و حالا گزینه edit component رو انتخاب کنم.
خب حالا میخام یکی از فوت و فن های اتوکد الکتریکال رو به شما آموزش بدهم. پس چند لحظه صبر کنید تا ببینید با اعمال تغییرات برای این کامپوننتی که به یک کامپوننت دیگر لینک شده، می تونیم چه دستاوردهای ارزشمندی خلق کنیم.
به نظر میرسه که مقدار Tag name دراین قسمت، بهتر است CR803 باشد، به این خاطر که CR803 تگ کامپوننتی هست که کنتاکت حال حاضر ما به اون لینک شده. بنابراین اگر من این سناریو رو برای Tag name عملیاتی کنم و سپس روی OK کلیک کنم. اطلاعات به خوبی آپدیت میشن و به هیچ ارری برخورد نمی کنیم.
اما ملاحظه کنید که به محض اینکه شماره تگ کنتاکتی که به سیم پیچی لینک شده بود رو تغییر دادم، یعنی تغییر تگ از CR1 به CR803؛ خب نرم افزار میگه آهان؛ چونکه مؤلفه سیم پیچی CR803 تون درست دراین قسمت قرار داره، پس شما خواستید که ترفند نرم افزار رو اجرا کنید، بنابراین نرم افزار میاد به شکلی عمل میکنه که میبینیم اومده و عبارات 803 و coil رو از نام اون کامپوننت والد گرفته و در این قسمت برای ما منظور کرده.
موضوع مهمتر این Attribute های سیم پیچ رله هستند که دارند فریاد میزنند که برای روشن و خاموش شدن این سیم پیچ از کنتاکت موجود در رانگ 804 استفاده میشه و از این موضوع میشه اینطوری استنباط کرد که: در واقع ستاپ و تنظیمات والد و فرزند یک ویژگی بسیار شسته رفته و دقیق در اتوکد الکتریکال هست.
و اما آخرین نکته مطلوب این بخش مان هم این است که تمامی ابزارهای گزارش گیری و ریپورت مون هم، تمامی این روابط والد و فرزند موجود بین کامپوننت ها رو هم بطور کامل پشتیبانی می کنند.
