استفاده از ابزار vanishing point برای منطبق کردن یک تصویر مسطح در یک تصویر حجم دار

در این آموزه ویدئویی دانش پژوهان دو تصویر در اختیار دارند؛ یک تصویر مسطح با نام illustration و یک تصویر حجم دار و پرسپکتیو از یک ساختمان. قرار است نهایتاً با بکارگیری ابزار vanishing point تصویر مسطح illustration بر روی ابعاد تصویر حجم دار ساختمان منطبق شود بطوری که تصویر نهایی از دید بینندگان همانند پرتره ای ترسیم شده بر روی ابعاد مختلف ساختمان بنظر آید.

ادغام پرسپکتیو دو تصویر با Vanishing point

Vanishing point یک راه عالی هست که به کمک اون میتونید بیاید و یک تصویر رو به یک تصویر عکاسی شده دیگه بچسبونید و با بکارگیری ابزارهاش پرسپکتیو تصویر عکاسی شده رو با تصویری که قرار روش بچسبونید تطبیق بدید. خب کار که من میخام انجام بدم این هست که تصویری که اسمش illustration رو، روی پرسپکتیو یک ساختمان کپی و پیست کنم، بطوری که گویی ما اومدیم و در واقعیت روی دیوارهای ساختمان این تصویر رو نقاشی کردیم. برای شروع بکار از منوی select استفاده می کنم تا با انتخاب گزینه all کل تصویر حاضر رو select all کنم و بعد از منوی edit پیش میرم و copy رو انتخاب میکنم. زمانی که یکبار اومدم و به این شکل اطلاعات مد نظرم رو در کلیپ بورد کپی کردم، میتونم با انتخاب منوی file و بعد close تصویر illustration رو ببندم.

ایجاد یک ویرایش غیرمخرب (nondestructive)

حالا برای اینکه یک ویرایش غیرمخرب یا nondestructive ایجاد کنم، میخام آیکن new layer رو در پایین پنل لایه ها انتخاب کنم تا یک لایه ی جدید اضافه کنم .

بعد در زیر منوی filter؛ vanishing point رو انتخاب میکنم.

ویرایشگر vanishing point

در vanishing point من نیاز دارم که از ابزار پرسپکتیو سطح استفاده کنم یعنی همین ابزاری که در تصویر زیر برامون در حالت انتخاب هست و اسمشplane tool هستش؛ تا بکمکش پرسپکتیو تصویرم رو به نرم افزار بشناسونم و در واقع کاری کنم که نرم افزار با تورفتگی ها و بُعد سطوح ساختمان و یا تصویرم آشنا بشه.
پس یک بار گوشه ساختمون خونه، درست در زیر پشته¬¬بام کلیک میکنم،
دوباره گوشه مقابل ساختمان کلیک میکنم،
بعد باید تخمین بزنم، یه جاهایی در اطراف لبه های دیوار کلیک کنم
که اگر بعدش بیام و به طرف مقابل حرکت کنم خطه افقی پایینی دقیقاً زیر پنجره ساختمون بیافته، مطمئن میشم که این خط عمودی مستقیم و صاف هست و سعی میکنم تا خط افقی رو با پایه پنجره ها تطبیق بدم.
من جزئیات این قسمت رو با این زوم کامل ندارم، اما نگرانی نداره چون انتخابی دقیق رو در ادامه باید صورت بدیم پس تقریبی انتخابم رو اعمال می کنم و کلیک میکنم تا با اینکارمperspective این سطح ساختمان رو تنظیم کرده باشم. با اینکارم میخام به فتوشاپ بگم این کادری که من انتخاب کردم یک سطح صاف هست،
ممکن هست شما متوجه بشید که فتوشاپ این قسمتی که در حین تمرین به عنوان یک سطح صاف سلکت کردید رو نشناسه، چرا که رنگ خطوط چهارضلعی حاصل در سیستم شما قرمز شده، که البته این اتفاق برای من نیافتاد
خب به محض اینکه اعمال تنظیمات رو شروع کنید، یعنی یکم لنگرهاش رو حرکت بدید و یکم پایینش رو مثل کاری که من در ویدئو انجام می دهم تنظیم کنید، میتونید ببینید که چهار ضلعی با پایه ی پنجره همتراز میشه
و صفحه شطرنجی آبی رنگی مثل من براتون ظاهر میشه. نرم افزار خیلی Smart شده.

می خواهم کمی دقیق تر انتخابم رو صورت بدم،
بنابرین از cmd + 1 یا کنترل و یک استفاده میکنم تا به 100 درصد زوم از تصویر حاضرم برسم
و بعد یکم ترازش رو دقیق تر کنم.
من کلید اسپیس رو پایین نگه میدارم تا موقتاً به ابزار hand دسترسی پیدا کنم تا با این سناریو بتونم در تصویر پیمایش کنم
یکم با دستگیره، گوشه رو تراز می کنم.
متوجه میشم که باید یکم دیگه لبه زیری پنجره رو صافتر کنم،
ولی باید از لنگر سمت راستی استفاده کنم،
پس دوباره با پایین نگه داشتن کلید اسپیس این امکان رو دارم که در این قسمت پایین یکم بسته به نیازم حرکت کنم
و با بکارگیری این لنگر سمت راستی اونطور که مد نظرم هست لبه پایینی چهار ضلعی رو تراز کنم.

چند بعدی کردن تصویر با vanishing point

بسیار خب، از cmd + 0 یا کنترل و صفر استفاده میکنم تا از زوم خارج بشم.
می بینید که با اینکارم تصویر در زوم 100 درصد نمایش داده میشه و بعد چون میخام اون تصویری که اسمش illustration بود و در ابتدای این آموزه به کیلیپبورد کپیش کردم رو، در تمام ناحیه جلویی ساختمون پیست کنم، که شامل قسمت پایین تر از پنجره هم میشه،
پس باید کلیک کنم و سطح همتراز شده اخیر رو، تا انتهای دیوار ساختمون پایین میکشم و با اینکارهام سطح دیوار روبرویی ساختمون رو برای پاست کردن پرسپکتیو تعریف می کنم.
حالا برای اضافه کردن یک صفحه دوم، یا یک سطح عمودی برای لبه راستی و پشتی ساختمون،
باید کلید کامند یا در ویندوز کنترل رو پایین نگه دارم و روی نقطه وسطی کلیک کنم و سطح انتخابی رو به سمت راست بکشم.
باید یکسری تنظیمات روی این سطح انجام بدم تا plane جدید، فیت لبه های سطح پشتی ساختمون بشه،
بنابرین گیره ی بالایی سمته راستی رو می گیرم و با درگ کردن میکشمش پایین تا با خط سقف ترازش کنم.

پاست کردن تصویر در محدوده vanishing point

حالا برای پاست کردن چیزی که در کلیپ برد دارم از Command + V یا کنترل و Vاستفاده می کنم.
تصویر illustration در تصویر ساختمون پاست میشه، میخام ترانسفورمش کنم.
پس کلید T رو فشار میدم تا دستگیره های transformation رو در این مد فیلتر حاضر به من بده.
روی دستگیره بالایی سمته چپی کلیک میکنم،
و در حالی که کلید شیفت رو پایین نگه داشته ام تا نسبت ابعاد در تغییر اندازه تصویر حفظ بشه؛
شروع به درگ کردن میکنم تا اندازه تصویر illustration رو تغییر بدم. میتونم اشاره گرمو روی خط چین ها یا دستگیره های ترانسفورم نگه دارم
و اقدام به تغییر موقعیت تصویرم بکنم.
میخام یکم ابعاده تصویر illustration رو از چیزی که هست کوچکترش کنم،
دوباره کلید شیفت رو پایین نگه میدارم تا نسبت تغییر ابعاد حفظ بشه و ابعاد تصویر رو با درگ کم میکنم.

پاست کردن تصویر در Plane سفارشی شده vanishing point

حالا ممکن هست به نظر برسه که بیش از حد کوچکش کردم،
اما به محض اینکه تصویر پاست شده رو، توی plane تعریف شده روی دیواره های ساختمون بکشم، میتونید ببینیم که در واقع یکم تصویرمون بزرگتر میشه، بنابرین اگه بیام و تصویر رو خیلی کوچکش کنم، تصویری منظورم هست که: قرار هست با ابزارVanishing point به داخل یک محدوده ای برود که با plane تعریف شده، خب اینطوری خیلی راحت تر می تونم بکارم ادامه بدم،
چرا که با این سناریو تصویری که قرار هست روی یک پرسپکتیو غیره مسطح بشینه،
یعنی همان تصویر illustration، طوری برای من قابل دسترس میشه که دیگه مثل الان می تونم با بکارگیری دستگیره های ترانسفورم اون رو بشکلی تنظیم کنم که دقیقاً داخل محدوده plane تعریف شده قرار بگیره. پس اگه دیدید من بیش از حد تصویر رو کوچیک کردم، می فهمید که برای این کارم دلیل داشتم.
بهرحال دوباره کلیده شیفت رو پایین نگه میدارم و تصویر illustration رو یکم بزرگترش میکنم؛
و نقطه ی دستگیره پایین سمت راست رو هم به طریق مشابه میگیرم و میکشم تا تصویر illustration بزرگتر بشه و روی سطح دیوار بشینه،
در کل ابعادش رو زیاد کردم تا تمامی محدود plane تعریف شده رو پر کنه.
در همین حالت هم میتونم ادامه بدم و تصویر رو جابجا کنم، و در همین حین که دارم تصویر رو جابجا میکنم اگر دقت کنید میتونید ببینید که چطور تصویر در گوشه ای از سطح ساختمان که تغییر بُعد داریم، داره هوشمندانه خم میشه و منطبق با سطحی که در تصویر عکاسی شده موجود هست، داره میچرخه.
بسیار خب، من موقعیتی که الان تصویر درش قرار گرفته رو دوست دارم،
پس اوکی رو کلیک میکنم تا vanishing point تنظیم شده رو اعمال کنم.

• کار با ابزار Perspective Warp برای تغییر حجم تصاویر
• آشنایی با نوار ابزار دسترسی سریع (Quick Access Toolbar) در نرم افزار اکسل
• جابجا شدن و زوم کردن در اسناد گرافیکی
• نحوه استفاده از Status bar در نرم افزار اکسل
• آموزش کار با پالت Toolspace در اتوکد سیویل تری دی

بهبود کنتراست با blend mode از نوع linear light

حالا برای اینکه ترکیب تصویر با ساختمان خونه رو یکم بهبود داده باشم
میام و blend mode رو به linear light تغییر میدم،
اینکارم باعث شده که به تصویر کنتراست بیشتری بدم.

حذف قسمت های اضافه تصویر با ابزار polygonal lasso و inverse mask

و بعدشم من باید تصویری که الان روی پنجره قرار گرفته رو هم پاک کنم،
البته همچنین باید اطلاعات گرافیکی تصویر illustration رو که الان روی دو تا شی که روی دیوار بصورت برجسته قرار دارن رو هم حذف کنم.
خب برای زوم کردن روی نواحی یاد شده من از کامند یا کنترل و 1 استفاده میکنم،
کلید اسپیس رو از صفحه کلید پایین نگه میدارم تا موقتاً به ابزار Hand دسترسی داشته باشم تا بتونم به اطراف تصویرpan کنم،
و خب فکر کنم اگر layer یک رو مخفی کنم،
سلکت کردن پنجره برام آسونتر هست.
از ابزار polygonal lasso استفاده میکنم
تا سریعاً روی لبه پنجره کلیک کنم تا بتونم موقعیتی که پنجره درش تعریف شده رو انتخاب کنم، پس به این شکل پیش میرم
و بعد لبه ی بعدی،
میام پایین پنجره،
میخام لبه ی طاقچه پنجره هم شامل محدوده انتخابیم بشه، پس انتخابم رو اطراف طاقچه پنجره هم اعمال میکنم. فقط کافی هست کلیک کنم تا دور تا دوره پنجره بین هر کلیک جدید و کلیک قبلی یک خط صاف ترسیم بشه،
بعد از کلیک آخر
حالا من این محدوده انتخاب شده رو دارم
تا inverse maskرو براش در نظر بگیرم،
اجازه بدید layer1 رو قابل نمایش کنم،
بعدم کلید آپشن یا آلت رو پایین نگه میدارم
و بعد روی آیکن inverse mask کلیک می کنم.

حذف قسمت های اضافه تصویر با ابزار elliptical marquee و سیاه کردن ماسک با ابزار Fill

میخام دوباره layer1 رو مخفیش کنم
بطوری که بتونم دو تا شیء گرد روی سطح ساختمان رو انتخاب کنم. واقعاً نمیدونم اینا چی هستن فک کنم هواکش هستن، من که تو ایران ی همچین چیزی رو تا حالا روی دیواره ی ساختمون ندیدم، فک نمی کنم هواکش باشن چون اگر هواکش بودن یکیش کافی بود، یعنی شما میگید طراح برای اینکه نمای بیرونی خونه متناسب تر بنظر برسه اومده و دو تا هواکش برای این ساختمان درنظر گرفته، خب پس چرا اتاقای دیگه هواکش ندارن، من که گیج شدم، شما بنظرتون اینا چی هستن؟ بگذریم.
برگردیم سراغ کارمون، من از نوار ابزار، پیش میرم و ابزار elliptical marquee رو انتخاب میکنم،
در یک نسبت افقی و عمودی از لبه های این شیء دایره ای شکل که معلوم نشد چی هستش کلیک میکنم و به این شکل با درگ کردن یک بیضی میکشم،
اگر نیاز داشتم که بیضی ترسیم شده رو یکم دیگه جابجاش کنم میتونم درست زمانی که هنوز عمل درگ کردن رو باتمام نرسوندم، کلید اسپیس رو پایین نگه دارم تا با درگ بتونم نقطه میانی بیضی رو جابجا کنم، و نهایتاً هم که به حالت مناسبی رسیدم دیگه می تونم کلید چپ ماوس رو رها کنم
یا می تونم با بردن ماوس به داخل بیضی بعد از عمل درآپ با این روش هم اقدام به جابجایی بیضی کنم
حتی می تونم بیضی رو دقیقاً اونطور که میخام تغییر اندازه بدم و حتی یک راه حل ساده تر هم هست و اون اینکه
اگه مایلید میتونید به منوی select برید
و transform selection رو انتخاب کنید،
کلید کامند یا کنترل رو نگه دارید، و شروع به درگ یکی از لنگرها بکنید با اینکار میتونید بیضی رو کج کنید،
اگر نیاز داشتید میتونید زمانی که ماوس تغییر شکل داد بیضی رو بچرخونید.
ما فقط انتخابمون رو منطبق با شیءای که معلوم نیست چی هست انجام میدیم، واقعاً این چی هست؟ اگه متوجه شدید یک روز حتماً از طریق سامانه پشتیبانی طهاکو به من اطلاعش رو بدید!
بهرحال یکم دیگه به این شکل ابعاد انتخاب رو یکم کوچکتر میکنم،
و بعد وقتی کارم تمام میشهreturn یا enter رو فشار میدم تا ترانسفورم رو اعمال کنم.
همچنین میتونم از کلیدهای جهتی استفاده کنم تا یکم به سمت راست یا چپ و بالا یا پایین بکشمش.
بسیارخب ، طبقِ معمول میخام ماسک لایه رو سیاه کنم، تا آبجکت موجود روی دیوار رو قابل دیدن کنم؛

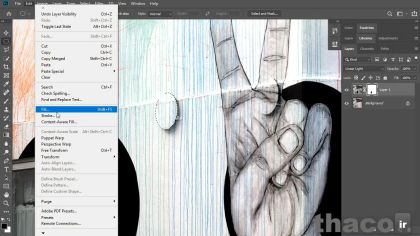

برایه اینکار از منوی edit پیش میرم
و گزینه fill رو انتخاب میکنم.
من از اینجا پیش میرم و با foreground color ای که الان روی رنگ سیاه تنظیم شده، میام و اقدام به پر کردن محدوده انتخابی می کنم،
و نهایتاً هم اوکی رو کلیک میکنم،
برایه آبجکت طرف مقابل؛ میتونم از همون marquee اخیر استفاده کنم، فقط میکشمش روی اون آبجکت راستی.
ممکن هست نیاز داشته باشم یکم ترانسفورمش کنم،
پس بهتره دوباره نمایش لایه تصویر illustration رو مخفی کنم طوری که بتونم آبجکت رو بهتر ببینم.
از منوی selectپیش میرم
و transform selectionرو انتخاب میکنم،
یکم بزرگترش میکنم
و بعد return یا enterرو فشار میدم تا ترانسفورم رو در marquee انتخاب آبجکت اعمال کنم.
layer1 رو یکبار دیگه قابل دیدن می کنم
و برای پر کردنه محدوده سلکت شده با رنگ زمینه یعنی رنگه مشکی، از کلیدهای میانبر استفاده می کنم،
خب من کلید آپشن رو در مک یا در ویندوز کلید Alt رو پایین نگه میدارم و بعد در مک کلید delete و در ویندوز کلید backspace رو فشار میدم.

عرضه نتیجه کار vanishing point به مشتریان

با Command + 0 یا کنترل و 0 از زوم خارج میشم،
بعد از cmd + d در مک یا از کنترل و d در ویندوز استفاده میکنم تا شی از حالت انتخاب خارج بشه.
اگر خواستم تصویر illustration رو تیره تر کنم،
همیشه می توانم یکadjustment layer مثل adjustment layer از نوع curves اضافه کنم
و بعد یک clipping mask ایجاد میکنم تا layer1 رو با این کارم clip کنم.
اما در واقع من این قسمت رو دوست دارم روشنتر بنظر برسه، تا در زمان معارفه طرح به مشتری هام بتونه یک تعریف کوچکی از بقیه خونه و قسمتی که دیگه با این کارام روش نقاشی شده رو بهشون بده.
پس چیزی که یاد گرفتید، یک راه آسون برای چسبوندن تصویره “الف” به تصویره “ب” بود و تمام کاری که کردیم بکارگیری vanishing point برای منطبق کردن تصویر “الف” با ابعاد غیر مسطح تصویر “ب” بود.
