بررسی پالت project manager یا بخش مدیریت پروژه اتوکد الکتریکال

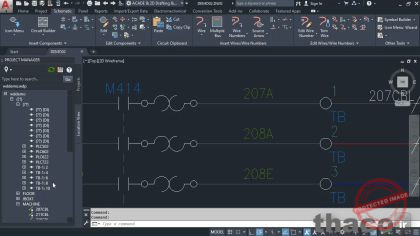

The AutoCAD Electrical Project Manager

بدلیل پیچیدگی پروژه های اتوکد الکتریکال، اتودسک یک بخش مجزا با نام project manager برای مدیریت و سازماندهی فایل های پروژه محور اتوکد الکتریکال ارائه کرده است که در آموزه ویدئویی حاضر دانش پژوهان با نحوه بکارگیری، تنظیم و سفارشی سازی این پانل آشنا خواهند شد.

active کردن پروژه از پالت پراجکت منیجر اتوکد الکتریکال

توی این ویدئوی آموزشی میخوایم به بخش project manager ای که در سمتِ چپِ صفحه واقع شده نگاهی بندازیم. بطور کل project manager برای کار کردن و باز کردنِ فایلهای WDP اتوکد الکتریکال استفاده میشه. من با کلیک کردن روی ضربدره تب، ترسیمِ demo02 ، میام و فعلاً این ترسیم رو میبندم، شبیه کاری که من انجام میدم، شما هم می تونید رویِ این علامت کلیک کنید. وقتی که در قالب پرامپت، می پرسه آیا میخواید ذخیرش کنید، کاری که باید انجام بدم این هست که اینبار که میخام ترسیم رو ببندم، بیام و روی yes بزنم. الان صفحه اتوکد الکتریکال رو بدون هیچ ترسیمِ بازی داریم. درست شبیه زمانی که بدونِ هیچ پروژه فعالی اتوکد الکتریکالمون رو ران کرده بودیم. فعلاً بهتره توی project manager همه چیز رو به صورتی که می بینید minimize میکنم.

وقتی اولین بار اتوکد الکتریکال رو باز میکنید، یک همچین شکلی داره.
اینها تماماً پروژه های نمونه (DEMO) ای هستن که اتودسک بعد از نصب اتوکد الکتریکال در اختیارمون قرار داده و شما می تونین أزشون برای یادگیری و تست در نحوه بکارگیری اتوکد الکتریکال استفاده کنین.
WDDEMO هم در لیست اخیر دیده میشه.
حالا اگه من بخوام یکی از پروژه ها رو فعال کنم، فقط کافیه روش راست کلیک کنم و از منوی باز شده active رو بزنم.

active autocad electrical project
active کردن پروژه اتوکد الکتریکال

بارگذاری پروژه جدید از هارد دیسک بر روی اتوکد الکتریکال

می بینیم که پروژه اکتیو شده توی project manager به بالای لیست پروژه ها میره
و الان NFPADEMO پروژه ی دیفالت و فعال حاله حاضرمون میشه.
وقتی روی علامت بعلاوه کوچیک کنارش کلیک کنیم،
زیر مجموعه schematics رو می بینید، که می تونم این پوشه رو هم باز کنم،
داخلش یک چرخی بزنم و بعدش هم می تونم اون رو minimize کنم
و همینطور زیر مجموعه panel ترسیم ها رو می بینیم، اون رو هم می تونم باز کنم، ترسیم هایِ داخلش رو ببینم و بعدش هم می تونم اون رو هم به طریق مشابه minimize کنم.
دیدین که به راحتی و خیلی سریع میشه یک پروژه رو بعنوان پروژه فعال انتخاب کرد و باهاش شروع به کار کرد. البته پروژه هایی که الان دیدیم از قبل لود شده بودند.
حالا اگه بخوایم یک پروژه جدید رو بارگذاری (load) کنیم یا مثلاً پروژه ای که داشتیم رو بارگذاری مجدد (Reload) کنیم باید چکار کنیم؟
خُب قبل از عملی کردن یک همچین کاری بهتر است اول بیام و روی WDDEMO راست کلیک کنم
و از منویی که باز میشه activate رو میزنم،
میبینید که در بالای لیست پروژه ها قرار میگیره. (و این همون فعال کردن پروژه ای بود که قبلاً گفتیم)
NFPADEMO رو هم بد نیست minimize کنم.
توجه کنید در پروژه هایی که با نرم افزارِ اتوکد الکتریکال قابلِ بررسی و تعریف هستن با انواع متفاوتِ پروژه ها و استانداردهایِ معمولِ مختلفی برخورد خواهید کرد. پس اینکه بخاید در پروژه کاریتون اونها رو رویِ نسخه اتوکد الکتریکالِ خودتون لود کنید بنظر یک امرِ معمول هستش.
الان با کاری که چند لحظه پیش کردم، WDDEMO پروژه ی فعالمون شد.
فرض رو بر این بگیریم که فعلاً هیچ پروژه ی بازی در project manager نداریم.
همونطور که قبلاً هم اشاره کردم، روی menu bar چند گزینه رو می بینید که شامل: open projects و ابزارهایی برای باز کردن، مثل new projects و یا یک new drawing و چند مورد دیگه قابله مشاهده است.
با کلیک کردن روی آیکنه open projects، اتفاقی که میافته این هست که پنجره Select Project File باز میشه و فولدری با نامِ Demo رو که فایل های نمونه (demo files) توش هستن رو نشون میده.
حالا اگه پروژه ی خاصی مده نظرتون هست که توی فولدر دیگه ای قرار داره میتونید از همینجا برین و بازش کنین.
وقتی روی منوی کشویی بالای پنجره کلیک کنیم، بهمون نشون میده که الان کجا هستیم.
تنظیم پیش فرض اتوکد الکتریکال این هست که فایلهای نمونه رو توی درایو C، توی پوشه یusers و بعدش در پوشه ای به اسم Autocad.Electrical هستش، و این Autocad.Electrical رو بد نیست بدونید که اسمِ سیستمِ من هستش و رویِ سیستمِ شما گزینه ای متفاوتی نسبت به من مشاهده میشه؛ و نهایتاً هم در مسیرِ پوشه ی documents، Acade 2020، Ae Data که Ae مخففautocad electrical هست و اینجا جایی هست که دیتاهای اتوکد الکتریکال درش قرار گرفته، و بعدProj که مخفف کلمه projects هستش؛ و نهایتآ پوشه ی demo ذخیره میکنه.
پروژه ی WDDEMO مورده بحثمون برای این پروژه خاص، توی فولدر Demo ذخیره شده.
اینجا جایی هست که تمام فایل ها ذخیره میشن.
البته آدرس طولانی ای بود ولی خُب وقتی آخرین نسخه اتوکد الکتریکال رو نصب میکنید این آدرس پیش فرضی هست که اتوکد الکتریکال فایلهایِ دیفالتِ پروژهاش رو اینجا نگهداری میکنه.
بهرحال وقتی پوشه ی demo رو باز کنیم، فایل WDDEMO دات WDP رو میبینیم.
توجه داشته باشین که همیشه برایِ باز کردنِ پروژه هاتون فایلهایی که (فرمتشون) WDP هست رو باید انتخاب کنین.
وقتی WDDEMO دات WDP رو انتخاب کنم و open رو بزنم،
می بینین که بازش میکنه و بالای لیست پروژه ها توی project manager قرار میگیره.

البته همونطور که دیده بودین این پروژه از قبل باز بود نه اینکه الان بارگذاری (load) کرده باشیم. و چون یکم فونت نوشته های آن بولد هست، میشه گفت که خب، الان WDDEMO الان پروژه فعالمون هست. ولی اگه ما این پروژه رو از قبل بصورت باز نداشتیم، خب، متوجه میشدید که یک کادر براتون باز میشد و نرم افزار تلاش می کرد دیتابیس پروژه رو لود کنه و بسته به بزرگی پروژه تون این مورد یکم زمانبر بود.
پس اگه از قبل load نشده بود و توی لیستمون نبود؛ الان بارگذاری میشد و بالای لیست پروژه هامون قرار میگرفت.

Open new projects im autocad electrical
باز کردن پروژه جدید در اتوکد الکتریکال

بررسی اطلاعات هر ترسیم اتوکد الکتریکال از بخش Details

یکی دیگه از قسمتهای مفیدِ project manager، این هست که می تونید اطلاعاتِ هر ترسیمی رو توی بخشِ details ببینید.
مثلاً وقتی روی WDDEMO کلیک کنم
می تونین ببینین که پروژه توی آدرس موجود در این باکس، و پایگاه داده اش توی این آدرس ذخیره شده که در تصویر فوق هم این آدرس ها قابل رؤیت هستند.
وقتی نوار رو پایین تر بیارم، می تونین فایل mdb پروژه که مربوط به دیتابیسِ پروژه میشه رو ببینین.
بخش Line1 نوشته که:
sample project schematics and panel layout
در حقیقت این یک شرح حال کلی از پروژه ارائه میده، و از اینجا میشه فهمید پروژه حاوی یکسری description هست.
حالا من میخوام به سراغِ یکی از ترسیم هام مثلاً ترسیم demo02 برم و اون رو باز کنم. ظاهراً demo02 پر استفاده ترین ترسیم ما در این مراحل بوده، و بازم میخام أزش استفاده کنم.
برای همین در project manager روش دابل کلیک میکنم، و به این روش از طریقِ project manager این ترسیم رو باز می کنم.
اگه حالا به قسمت details نگاه کنید، می بینین که اسمِ فایل در قسمت File name گذاشته شده demo02.dwg که همینطور هم هست؛ و همچنین location رو می بینید که مسیر ذخیره این فایل بخصوص یعنی demo02.dwg هستش.

پالت Details در اتوکد الکتریکال
مشاهده جزئیات فایل ها از پالت جزئیات نرم افزار اتوکد الکتریکال

بررسی تب های Projects و Location View در اتوکد الکتریکال

اگه دقت کنید می بینید که دو تب عمودی در ستون کنار project manager هست.
اولی Projects هست که طبیعتاً لیستی از پروژه ها رو نشون میده که خیلی وقت هست داریم باهاش کار میکنیم،
و ببینیم اگر روی تب دوم location view کلیک کنیم چه اتفاقی میفته؟
در واقع چیزی که location view بهمون میگه این هست که:
منابع طراحی و آبجکت های موجود در نقشه demo02 رو بهمون نشون میده. و در واقع بهمون میگه که طراحی از چه منابعی داره استفاده میکنه و در واقع موقعیت اجزاء رو با روش خاص خودش بهمون نشون میده.
وقتی که به زیر شاخه wddemo برم و دوباره روی علامت + زیرشاخه بعدی کلیک کنم تا به زیر شاخه ی بعدی برم، می تونید قسمت های مختلف این پروژه رو ببینید.
مثلاً المان TB 1 رو میبینید؟
خُب TB 1 درست اینجاست.
اگه پایین تر بیایم میتونیم مواردی مثل لیست ماشین های موجود در طراحی رو به این شکل با باز کردن منوی درختی و سلسله مراتبی machine ببینم؛ و می بینیم که خیلی از موارد دیگه هم اینجا بهمون ارائه شده. المانهای مختلفِ موجود در این پروژه خاص رو میبینید؟
location view در واقع به ما امکان میده که بتونیم محل عناصر مختلف رو پیدا کنیم.
میبینید؟ داره بهمون نشون میده که این عناصر کجای ترسیم قرار دارند و اطلاعاتشون رو در چه موقعیتی دقیقاً می تونن در اختیارمون قرار بدن.
پس دیدین که در project manager دو تبِ projects و location view رو داریم که یکی برایِ مدیریتِ پروژه ها و دیگری برایِ آشنایی با مسیرِ المان هایِ مختلف تعریف شده در پروژه هست.

Projects & Location View اتوکد الکتریکال
بررسی تب های Projects و Location View در اتوکد الکتریکال

در قسمت های بعد دوباره به این بخش ها برمیگردیم و نگاه دقیق تری به project manager خواهیم داشت، اما فعلاً بگذارید projects تبِ فعال درproject manager تون سمتِ چپِ صفحه نمایشِ اتوکد الکتریکالتون باشه.
