بررسی تخصصی رابط کاربری یا User Interface نرم افزار اتوکد مکانیکال

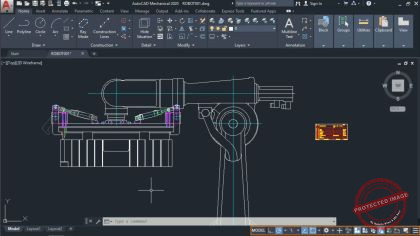

Exploring the user interface

مدرس در ویدئوی آموزشی حاضر به بررسی تک تک عناصر و جاگذاری های ابزارهای موجود در بخش های مختلف رابط کاربری اتوکد مکانیکال پرداخته است. در نهایت فرهیختگان یک دید کلی از محیط کار نرم افزار اتوکد مکانیکال دریافت خواهند کرد.

بررسی رابط کاربری اتوکد مکانیکال

خب بیاین وارد بخش اول دوره آموزش جامع آخرین نسخه موجود از اتوکد مکانیکال بشیم.

 همونطور که در تصویر زیر هم می بینید فایل ROBOT001.dwg رو باز کردم و شما می تونید این رو در پوشه exercise files این دوره پیدا کنید. لازم به ذکر هست این پوشه از بخش تعبیه شده برای فایل های تمرینی دوره حال حاضر قابل دسترسی هست حالا چه پکیج سخت افزاری این آموزش رو تهیه کرده باشید و چه بصورت آنلاین این دوره رو از سایت thaco.ir تهیه کرده باشین. پس براحتی می تونید اونو دانلود کنید و بالطبع پوشه فایل های تمرینی رو در هر جایی از کامپیوتر یا لب تاپ­تون قرار بدید و ذخیرش کنید و در زمان دیدن این ویدئو و در این دوره بخصوص می تونید بازش کنید و أزش بعنوان فایل تمرینی استفاده کنید. خب، در ویدئوی حاضر ما قصد داریم رابطه کاربری رو بررسی می کنیم.

رابط کاربری اتوکد مکانیکال
رابط کاربری اتوکد مکانیکال

و این صفحه کامل و تمام عیار برنامه هست که در حاله حاضر می بینیدش. خب مشخص هست که ابزارهای مختلفی اینجا وجود داره. خیلی چیزها هست که می تونید هنگام کار با اتوکد مکانیکال أزشون استفاده کنید.

منوی اپلیکیشن اتوکد مکانیکال

پس بیاین با ابزاری که در گوشه بالایی سمت چپ صفحه برنامه هستش کارمون رو شروع کنیم.

در تصویر زیر، آیا می تونید حرفه A  قرمز و بزرگی که زیرش M هست رو ببینید؟

منوی اپلیکیشن اتوکد مکانیکال
منوی اپلیکیشن اتوکد مکانیکال

این A  و M مخفف کلمات اتوکد مکانیکال هست.

 روی فلش بازشوی اون کلیک می کنیم و این منوی Application؛ همونطور که در تصویر فوق مشخص هست باز میشه و به ما اجازه میده کارهای زیادی رو انجام بدیم

مثلاً با گزینه NEW فایل هایه جدیدی رو باز کنیم

 با گزینه Open فایل های مورد نظرمون رو بازکنیم

 و یا با آپشن Save ذخیره ­شون کنیم

 و بقیه گزینه هایی که در اختیارمون هستن. پس اطلاعات زیادی اینجا در منوی Application هست.

اگر روی دکمه Escape از صفحه کلید کلیک کنیم منوی Application بسته میشه و به داخل میره.

نوار ابزار دسترسی سریع (Quick Access Toolbar)

همچنین متوجه میشید که در رابطه کاربری ابزارهای زیاد دیگه ای هم براتون موجود هست.

در بالای صفحه، نوار ابزار Quick Access Toolbar هست که بعضاً هم بهش نوار ابزاره دسترسی سریع میگن ولی من عادت دارم  باختصار و خلاصه بهش بگم QAT.

نوار ابزار دسترسی سریع

بعد از اون بطور معمول نرم افزارهای اتودسک، به title bar یا نوار عنوان میرسیم که اون رو در تصویر فوق می بینید، و در حال نمایش اسم نقشه هست.

این مورد در نسخه اتوکد مکانیکالی که ما در حال کار باهاش هستیم، هم قابل نمایش هست.

بعد از title bar نوار info  یا اطلاعات رو درست در موقعیت تصویر زیر داریم.

نوار info اتوکد مکانیکال
نوار info اتوکد مکانیکال

ریبون اتوکد مکانیکال

بعدش به ribbon می رسیم که تب های مختلفی داره، که در تصویر زیر کاملاً مشخص هست، که بعداً در طول همین دوره وارد تک تک ابزارهاشون می شیم و بدقت به جزئیاتشون خواهیم پرداخت و نگاهی بهشون می اندازیم.

ribbon اتوکد مکانیکال
ribbon اتوکد مکانیکال

و درست زیر ribbon تب های نقشه ها یا باصلاح تب های drawing هامون رو داریم که قابلیت تقریباً جدیده اتوکد هستش.

تب های drawing اتوکد مکانیکال
تب های drawing اتوکد مکانیکال

صفحه استارت اتوکد مکانیکال

در حال حاضر شما تب Start رو دارین،

من روش کلیک می کنم،

تب استارت
تب استارت

که اینکار ما رو به نقطه شروع یا همون Start می بره، یعنی محیط و جایی که در ابتدای کار، یعنی وقتی که اتوکد مکانیکالمون رو باز کردیم، باهاش روبرو شدیم!

و بعدش بطور معمول برای هر نقشه ای یک تب مجزا رو مشاهده می کنیم.  پس نقشه ROBOT001، تب مخصوص به خودش رو داره و اگه با کلیک روش بازش کنیم و بنمایش درش بیاریم، می بینین که ما دوباره به همون drawing یا نقشه طراحی ROBOT001 باز خواهیم گشت.

drawing area یا محدوده طراحی نرم افزار اتوکد مکانیکال

هنگام کار در بخش و منطقه­ طراحی، ناحیه و جایی هست که می تونین کل نقشه و طراحی بازوی رباتمون رو ببینید؛ به این محدوده drawing area اطلاق داده شده.

و همچنین با توجه به تصویر زیر، یک لیست قطعات هم وجود داره. منظورمون parts list  طراحیمون هست که در drawing area درست در کنار بازو تعبیه شده.

ViewCube اتوکد مکانیکال

و همچنین همونطور که از تصویر زیر مشخص هست ما مکعب ViewCube نماها رو هک داریم.

ViewCube اتوکد
ViewCube اتوکد

نوار navigation

خب، اما یک قابلیت مهم رو در ناحیه طراحی که نوار ناوبری هست رو نداریم. اصطلاحاً بهش نوار navigation میگن. من بعداً در قسمتی بخصوص از همین دوره بهتون این نوار کاربردی رو نشون میدم.

command line یا خط فرمان

درست در پایین فضای کار، command line یا خط فرمان رو داریم که به شما اجازه میدهد، فرمانی رو که قصد اجرایی شدنش دارین رو تایپ کنین.

اگر ماوس رو رویه خطه فرمان hover کنید و نگه دارید به شکله سفید درمیاد و برجسته تر بنظر میاد.

زیره اون شما تب های Model و Layout رو دارین

تب های Model و Layout اتوکد مکانیکال
تب های Model و Layout اتوکد مکانیکال

نوار وضعیت یا status bar

و در قسمت پایین سمت راست، شما نوار وضعیت یا status bar اتوکد مکانیکال رو دارین.

نوار وضعیت یا status bar اتوکد مکانیکال
بررسی تخصصی رابط کاربری یا User Interface نرم افزار اتوکد مکانیکال

که در تصویر فوق دور تا دور آن با خطی نارنجی قابل تشخیص می باشد. ممکن هست شما اینجا متوجه آیکن هایه آبی با مزه ای شده باشین. اینا در واقع صرفاً مخصوصه اتوکد مکانیکال سفارشی شدن.

و همونطور که می بینید آپشن mechanical structure فعلاً روشن هست

آپشن mechanical structure
آپشن mechanical structure

وهمینطور مشخص هست که آپشن structure selection order خاموش هستش و این روشن بودن یا خاموش بودن یعنی این ابزارها قابل دسترس و بهره برداری­­­ هستن یا خیر.

آپشن structure selection order
آپشن structure selection order

آپشن ها و فی­چِرهای دیگه ای مثله selection lock

و reference lock هم در نوراه وضعیت یا status bar وجود دارن. چیزی که مسلم هست این موضوع می باشد که ما به همه این ابزارها در طول این دوره آموزش جامع­ اتوکد مکانیکال، نگاهی خواهیم انداخت.
