استفاده از نوار ناوبری یا navigation bar

Using the navigation bar

ویدئوی آموزشی حاضر به بررسی navigation bar یا نوارهای ناوبری تعبیه شده در نرم افزار اتوکد مکانیکال پرداخته است. فرهیختگان و دانش پژوهان با نحوه فعال سازی و بکارگیری و استفاده از این نوار ابزار بسیار کاربردی آشنا می شوند.

طریقه فعال کردن نوار ناوبری در اتوکد مکانیکال

چیزی که میخوایم بررسیش کنیم نوار ناوبری یا اصطلاحاً navigation هست. این عجیب هست که برای اولین بار که اتوکد مکانیکال رو باز می کنیم نوار ناوبری بطور خودکار بحالت روشن در دسترسمون نیست.
بطور معمول نرم افزارهای شرکت اتودسک نوار navigation در سمت راسته صفحه
زیر مکعب نماها یا view cube  باید قرار داشته باشه، ولی با توجه به تصویر زیر می بینیم که اونجا نیست. معمولاً در اونجا قرار داره.

موقعیت مکعب نماها یا view cube در اتوکد مکانیکال
موقعیت مکعب نماها یا view cube در اتوکد مکانیکال

خب باید ببینیم که نوار ناوبری رو چطوری بحالت روشن دربیاریم؟ یادتون هست که وقتی در ویدئوی آموزشی قبلی نوار وضعیت رو تنظیم کردیم، dynamic input رو
که الان دیگه پایین رابط کاربری هستش رو روشن کردیم.
حالا یک چیز خوبی که وجود داره این هست که با نشانگر ماوس می تونم اون رو هر جا که دلم بخاد ببرم
و اگر کلمه NAVBAR رو شبیه کاری که در تصویر زیر انجام دادم تایپ کنم، می بینیم که دو تا فرمان برامون بالا میان.

تایپ دستور navbar
تایپ دستور navbar

فرمان بالایی رو که NAVBAR نام داره میخایم
نه تنظیماته NAVBARDISPLAY.
خب اگر NAVBAR رو انتخاب کنم،
این امکان جدید رو بهم نمایش میده که باهاش می تونم قابلیت انتخاب شده رو روشن یا خاموشش کنم.

روشن کردن آپشن navbar
روشن کردن آپشن navbar

حالا می تونم با کمکه dynamic input گزینه ON رو انتخاب کنم
یا در خط فرمان ON رو انتخاب کنم. مهم نیست که کدوم رو انتخاب می کنین، یکی رو انتخاب کنین
و فقط به حالت ON یا روشن درش بیارید.
حالا می بینیم نوار navigation یا ناوبری دیگه در دسترس مون هست.
خب الان متوجه میشین که ابزارهای مختلفی در اختیارم هست که می تونم باهاشون کار کنم.

گزینه space mouse object در اتوکد

به گزینه ای که در تصویر زیر روش هاور کردیم توجه نکنین، این حالت space mouse object هست که اگر سخت افزار ماوس طراحی 3 بعدی ندارین مشخصاً وجود این گزینه بدرد شما نمیخوره.

گزینه space mouse object در نرم افزارهای اتوکد
گزینه space mouse object در نرم افزارهای اتوکد

ابزار Navigation Wheel در اتوکد

البته من سخت افزار ماوسه طراحی 3 بعدی رو دارم که گاهی اوقات برای کارهای نقشه کشی و فعالیت های CAD و BIM أزش استفاده می کنم. پس واضحه که این گزینه همیشه برام بنمایش درمیاد چون که درایورش روی سیستمم نصب هست.
بیاین بریم سراغه گزینه اول یعنی Navigation Wheel .
و در تصویر زیر می بینید که با انتخاب اخیر چرخ عجیب و غریب رو می گیرم، که اجازه زوم رو بهم میده.

ابزار Navigation Wheel در نرم افزارهای اتوکد
ابزار Navigation Wheel در نرم افزارهای اتوکد

اگر روی زوم کلیک کنم و همینطور کلیک رو رها نکنم و نگهش دارم
و در حالی که کلیک چپ ماوس رو رها نکردم با ماوس بالا و پایین یا راست و چپ برم می تونم بترتیب در حرکت های بالا و راست زوم کنم و در مسیرهای پایین و چپ از زوم خارج بشم. (این اعمال در فیلم قابل رؤیت می باشند)
اگر برم تو قسمت pan و کلیک کنم و دوباره کلیک اعمال شده رو نگه دارم
می تونم در کل قسمت طراحی بسته به حرکت ماوسم اقدام به استفاده از عملکرده pan کنم.
همچنین می تونم با نگه داشتنه گزینه rewind
به نقطه شروع برگردم و تصویر کارهایی که قبلاً احتمالاً در طراحی کردم رو ببینم.

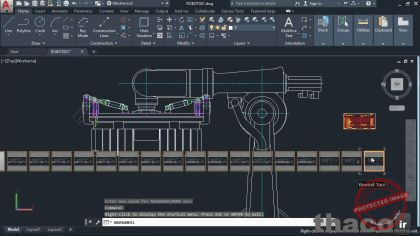

عملگر Rewind در اتوکد مکانیکال
عملگر Rewind در اتوکد مکانیکال

چیزی که خیلی خوبه اینه که: ( آیا thumbnail های عملگرRewind رو می بینید؟ در واقع اینا همه چیز رو درباره عملکردهای قبلیم با تصویر بهم نشون میدن. که واقعاً خوبه.)
و کاری که می کنم اینه که به عملکرده اولم برش میگردونم و دیگه کاری باش ندارم و با این انتخابم خواهید دید که دوباره Navigation Wheel رو بهم بر می گردونه.
خب، روی ضربدر کلیک کنید تا بسته بشه.

ابزار Pan در اتوکد

حالا شما متوجه میشین که Pan اینجا در دسترسه
پس اگر روی Pan کلیک کنم یک دست¬ باز رو بهم نشون میده.
در این حالت وقتی که کلیک چپ ماوس رو فشار میدم یجورایی به طراحی چنگ میزنه و بهم اجازه میده که حرکت در طول طراحیم رو ادامه بدم. دقیقاً مثله کاری که چند لحظه پیش با فی¬چِر Pan در Navigation Wheel کردیم با این گزینه هم می تونیم همون حرکت ناوبری رو انجام بدیم با این تفاوت که این دفعه باید کلیک کنیم و درآگ؛ ولی اونجا کلیک می کردیم و نگه میداشتیم و بعد ماوس رو برای ناوبری در طراحی حرکت میدادیم.
اگر دکمه یه ماوس رو رها کنم شکله دسته باز برمیگرده.

ابزار Pan برای جابجایی در نقشه
ابزار Pan برای جابجایی در نقشه

منوی shortcut menu حاصل از راست کلیک

اگر کلیک راست کنم به منویی به نام shortcut menu برده میشم.
اگه دوست دارید حرفه ای عمل کنید این اسامی لاتینی که براتون نام میبرم رو برای همیشه بخاطر بسپارین.
اگر حالا از این منو Zoom رو انتخاب کنم
و کاره قبلی ای که چند لحظه پیش با فی¬چِر zoom از نوع Navigation Wheel کردیم رو دوباره انجام بدم؛
یعنی بیام و کلیک چپ رو نگه دارم و با حرکته ماوسم به بالا و پایین برم می تونم بترتیب با این حرکت ها، زوم کنم و از حالته زوم خارج بشم.
کلیک چپه ماوس رو رها می کنم،
و مجدد راست کلیک می کنم،
می تونم اگر بخام گزینه یه Pan رو از shortcut menu بزنم
و دوباره کلیک راست کنم
و اینبار گزینه Zoom Extents رو بزنم که با این انتخاب از shortcut menu به یک باره روی کل طراحی من زوم میکنه.
می تونم راست کلیک کنم
و از shortcut menu گزینه Zoom Original رو بزنم که با این انتخاب به view اصلی برده میشم.
همچنین می تونم مجدد راست کلیک کنم
و Zoom Window رو بزنم که بعد از این انتخاب باید یک پنجره ای با حرکت ماوس تعریف و مشخص کنم که میخام روی اون ناحیه زوم اعمال بشه.
پس اگر کلیک کنم و با درآگ یک پنجره رو بکشم،
می بینیم که این عملکردمون باعث میشه که نرم افزار روی لیست قطعات یا parts list زوم کنه.
دوباره کلیک راست می کنم
و Zoom Original رو میزنم.
و می تونین ببینین که اینکار چقدر سریع و راحت هست.
و بعدش دوباره کلیک راست می کنم
و exit رو انتخاب می کنم تا از فرمانه Pan بیرون بیام.

منوی راست کلیک shortcut menu
منوی راست کلیک shortcut menu

فرمان های زوم از نوار ناوبری

حالا شما می بینین که من تمام فرمان های زومم رو اینجا با گزینه بعدی نوار ناوبری دارم.
اگر اونجا کلیک کنم می تونم یک فرمان زوم رو مشخص کنم
مثله فرمانه Zoom Window،
بعد از این انتخاب میتونم برم
و یکبار کلیک کنم و روی بخشی که میخام زوم کنم درآگ کنم و رهاش کنم
و دوباره کلیک کنم تا اون پنجره رو برام زوم کنه.
اگه بخام برگردم بحالت قبلی،
باز خواه گشت و روی فلش اخیر کلیک می کنم
و گزینه Zoom Previous بمعنی زوم قبلی رو انتخاب می کنم
و اون هم محیط زوم قبل رو بهم میده
خب این ابزارهای مختلفی که درموردشون صحبت شد در اینجا در دسترس هستن.

گزینه های زوم موجود در نوار ناوبری
گزینه های زوم موجود در نوار ناوبری

آپشن Orbit از نوار ناوبری اتوکد مکانیکال

خب ما الان 3 بعدی کار نمی کنیم اما اگر بخام می تونم با کمک آپشن Orbit از نوار ناوبری در صفحه گردش کنم.
خب اگه بعد از انتخابش
بیام در نقشه کلیک کنم، و کِرسِر رو به سمته پایین بکشمش، می تونم در طراحی مسطح دو بعدی خودم گردش کنم. خب واضح هست که یک طرح مسطح دو بعدی زیاد برای یک گردش 3 بعدی بدرد نمیخوره. ولی در همین حین که دارم در 3 بعد حرکت می کنم ببینین که مکعب نماها دارن چیکار میکنه. می بینیدش؟ داره توی همون زاویه ای که طراحی گردش میکنه میچرخه. (این مورد را از فیلم این درس مشاهده نمایید)
خب، اگه حالا کلیک راست کنم
و با exit از فرمانه چرخش یا باصطلاح Orbit بیرون بیام، با یک طراحی دو بعدی نیمه چرخیده مواجه میشم که برای پیش روی در طراحی اتوکد مکانیکالم مثله ی گیر بزرگ هست.

آپشن Orbit اتوکد
آپشن Orbit اتوکد

فقط کافی به مکعب نماتون برین و بر روی نمای Top
کلیک کنین و شما رو به نمای بالایی که همون view طراحی مسطح دوبعدی هست میبره.
پس تا زمانی که view cube کلمه Top رو بهتون نشون میده مشکلی براتون در کار دوبعدی پیش نمیاد.

آپشن ShowMotion در اتوکد مکانیکال

آخرین گزینه اینه که شما در نوار ناوبری اتوکد مکانیکال چیزی به اسم ShowMotion دارین. که به شما اجازه میده حرکاتتون رو در اتوکد ضبط کنین و کلیک کردن روش ویدئوی کوتاهی میسازه تا به کسی نشون بدین که در اتوکد مکانیکال چیکار می کنین.

آپشن ShowMotion در اتوکد مکانیکال
آپشن ShowMotion در اتوکد مکانیکال

پس این نوار ناوبری یا navigation bar شما بود. ابزارهای زیادی درش وجود داره که باهاشون میشه کار کرد. خب اگر بطوره معمول در کار با یک نرم افزار جدید بهشون عادت ندارین و تا حالا امتحانشون نکردین، بیاین و امتحانشون کنین. کمی با فایل ROBOT001.dwg بازی کنین و با این ابزارها درش بچرخین.
و برای شمایی که با نوار ناوبری یا navbar اتوکد آشنایی دارید، استفاده أزش یک قرارداده قبول شده محسوب میشه چون میدونین چطور کار میکنه و چرا اونجاست.
