نحوه کار با ریبون اتوکد الکتریکال

در این آموزه ویدئویی مدرس به بحث و بررسی پیرامون نحوه کار با ریبون نرم افزار اتوکد الکتریکال پرداخته است. علاوه بر آشنایی با ریبون و ابزارهای آن کاربران با نحوه تغییر شکل ریبون و سفارشی سازی ابزارها در موقعیت های متفاوت نیز آشنا می شوند.

کار با ریبون اتوکد الکتریکال

ما همچنان داریم روی فایل demo02.dwg درپروژه ی wddemo اتوکد الکتریکال کار میکنیم. و اگه دقت کنین متوجه این نکته میشین که من پروژه و ترسیمم رو از ویدئوهای قبل تغییر ندادم. حالا می خوام نحوه ی استفاده از نوار ریبون در اتوکد الکتریکال رو که جلسه ی قبل به اون اشاره کردیم رو توضیح بدم. این نوار در تمامی محصولات اتوکد، چه اتوکد معمولی و یا اتوکد الکتریکال اصلی ترین و کارآمد ترین بخش نرم افزار هست. کاری که الان میخوام انجام بدیم اینه که روی تب schematic بالای نوار ریبون کلیک کنیم.

می بینید که نوار ریبون بالای صفحه ست درست جلوی دید شما، وقتی از ریبون روی گزینه schematic میریم چند تا گروه بندی از پانل هایی

مثله insert component به معنی الحاق اجزا

edit component به معنی تغییر اجزا

وپنل های دیگر موجود رو می بینیم.

اگه دقت کنین می بینین که بعضی پانل ها یه پیکان کوچیک به سمت پایین دارن، که با کلیک روی اون، ایکون هایی ظاهر می شه که در حالت عادی روی نوار ریبون و در اون مجموعه قرارندارن

اگر روی سنجاق کوچیکی که کنار ایکون هاست کلیک کنیم

می بینیم که این قسمتِ جدید بطور دائم سنجاق میشن و تا زمانی که بهشون نیاز داریم رویِ نوار ریبون بصورتِ باز باقی میمونن.

حالا کافیه که روی همون علامته سنجاق کلیک کنیم تا ایکون ها از حالت سنجاق شدن به صفحه خارج بشن و باز براحتی بتونن به نوار ریبون قبلی برگردن.

به وضوح میشه این رو فهمید که نوار ریبون به تنهایی خیلی کارآمد ومفیده به این دلیل که شامل تمام دستورهای مورد نیاز ماست و در طوله این دوره متوجه این موضوع خواهید شد و همچنین در هر پنل زیرعنوان هایی رو میبینیم که خیلی به ما کمک میکنن؛

برای نمونه زیرعنوانی که بعنوانه اسم پانلی که در تصویر زیر با ماوس روی آن هاور شده، یعنی پانل edit components؛

شامل تمامی ایکون ها برای پروسه ویرایشِ کامپوننت ها هستش.

انواع منوها در ریبون اتوکد الکتریکال

همونطور که می بینین کنار ایکون ها منوی شناوری وجود داره؛ که اگه روی اونا کلیک کنیم میتونیم به دستورات مختلفی در اون منوی به خصوص دسترسی پیدا کنیم، هر آیکن منویی شامل دستورات هماهنگ با کاربردش داره

بنابراین اگه من روی آیکنی دیگر مثلاً موردی که در تصویر زیر مشخص شده کلیک کنم دستورات کمتری روی منوی اون نسبت به آیکن قبلی می بینین.

بنابراین این منوهای شناور همه ی دستورات مورد نیاز شما رو، در ریبون اتوکد الکتریکال پوشش میدن. حین کار با نوار ریبون اتوکد الکتریکال با امکانات کاملا شسته رفته و دقیقی سروکار داریم. یکی از این امکانات، تغییر ظاهر نوار ریبون هست.

تب project اتوکد الکتریکال

حالا اجازه بدین روی تب project روی نوار ریبون بریم واگه کمی صبور باشین متوجه میشین که برای این کار دلیل دارم، این تب تعداد پانل هایه کمتری داره

و هم اینکه یک فاصله ی کوچیک با انتهای صفحه داره. یک چیزی بگم، هدف ما ارائه ی یک ویدئوی واضح و مفیده تا مطمئن بشیم که شما در سایت طهاکو دات ای ار به یک ویدئوی خوب و کارآمد دسترسی دارین؛ برایِ همینم از رزولیشنِ خاصی استفاده می کنم که با توجه به فریم ورک قدرتمندِ اتوکد الکتریکال ممکن هست برخی پانل های موجود در تب هایِ دیگه رو نبینید و برای همین هم ترجیح دادم که الان شما رو با تبی آشنا کنم که از صفحه بیرون نزنه و اکثره آیکن های تب هاش برامون قابله نمایش باشن، پس همونطور که متوجه شدین دلیل انتخاب این تب دیگه براتون کاملا، واضح به نظر می رسه.

بهرحال، فعلاً بیاین یه نگاه به ظاهرِ نوار ریبون بندازیم، شاید اولین سوالی که به ذهن می رسه این باشه که چطوری میتونیم ظاهر نوار ریبون رو عوض کنیم؟ ما به شما میگیم که چطور میشه این کار رو انجام داد.

کاربرد آیکن minimize to panel buttons

بالای نوار ریبون سمت راست رو نگاه کنین اونجا یک دکمه ی کوچیک می بینین، اگه ماوس رو روی اون نگه دارین عبارت minimize to panel buttons به معنی نمایش پنل ها به صورت دکمه ای ظاهر میشه؛

تغییر ظاهر ریبون اتوکد الکتریکال

برای تغییر ریبون کاری که میشه کرد اینه که از دکمه ای که کناره این فلش هست استفاده کنیم،

هر چند می تونیم از منوی شناوری که با کلیک روی فلش برامون باز شده هم استفاده کنیم،

به هر طریق برای اعمال تغییرنیاز هست که روی دکمه ی کوچیک سفید رنگ تصاویر اخیر کلیک کنیم، و به راحتی می تونین تغییر نوار ریبون رو در تصویر زیر ببینین،

حالا أزتون می خوام یکبار دیگر این کار رو انجام بدین، مشاهده میکنین که ریبون بازم تغییر کرد

و با توجه به تصویر فوق چون ما در تب project هستیم

گزینه های project tools به معنی ابزار مورد نیاز پروژه

و other tools به معنی دیگر ابزار رو در ریبون درست شبیه یک تبِ مجزا میبینیم،

اگه برای بار سوم کلیک کنین، یک باردیگه شکل ظاهری نوار ریبون عوض میشه.

حالا اگر خواستیم نوار ریبون به حالت عادی برگرده

کافیه یه بار دیگه روی دکمه سفید رنگ اخیر کلیک کنیم.

منوی کنار دکمه رو اگه باز کنیم متوجه میشیم که شامل گزینه هایی هست که

به ترتیب، minimizes to tabs بمعنی نمایش پنل ها به صورت تب، minimizes to panel title بمعنیِ نمایش پنل ها به صورت عنوان، minimizes to panel buttons بمعنیِ نمایش پنل ها به صورت دکمه و نهایتا cycle through all بمعنیِ جابجایی بین 3 حالته رو در اختیارمون قرار میده

که اگه یکی از این گزینه های تصویر اخیر رو با زدن تیکشون انتخاب کنیم، این تنظیمات گزینه انتخابی به نوار ریبون منتقل میشه و در واقع انتخابمون برامون فیکس میشه، در حال حاضر می بینید که گزینه ی cycle through all به معنی جابجایی بین حالت ها تیک خورده، بدین ترتیب ما با هر بار کلیک روی دکمه سفید رنگ اخیر می تونیم هر 3 حالت پیش فرض رو در یک سیکل مرتبی روی نوار ریبون ببینیم. بهتره که بذارین همین گزینه در منو فعال بمونه. بنا به سلیقه خودتون می تونین ظاهر نوار ریبون رو تغییر بدین، اما پیشنهاد من به شما در این دوره ی آموزشی برای استفاده سریع و آسان از ریبون نمایش این نوار در حالت عادی و به صورت کامل در صفحه است.

در صحبت های قبلیم راجع به تب project، فاصله ی آخرین پنل تب رو با انتهای صفحه به عنوان یه مزیتی در نظر گرفتم و گفتم دلیلش اینه که این تب حاویه پانل های کمی هستش؛ که این مورد در تصاویر اخیر قابل رؤیت هست.

تب اسکماتیک در اتوکد الکتریکال

حالا بیاین با هم یه نگاه به تب شماتیک بندازیم که حاوی پانل هایه زیادی هستش،

اگر از تصویر فوق انتهای این تب و سمت راستش رو نگاه کنین، متوجه میشین که اگه یک مقدار دیگه صفحه نمایشتون کوچیکتر بود، یک مقدار کمی از پنل Edit Wires/Wire Numbers

و تمامه پانل other Tools از صفحه خارج میشد،

البته برایه من هنوز این اتفاق نیافتاده ولی اگه شما با صفحه نمایش کوچیکتری نسبت به من اتوکد الکتریکال رو باز کرده باشین به این مشکل برخواهید خورد و شاید قسمتی از پانل Edit Wires/Wire Numbers رو نبینید.

خب حالا زمانی که با چنین موردی بر می خورید که قسمتی از نوار ریبون خارج از صفحه قرار گرفته، بنظرتون چه کاری میشه کرد که بهتر ابزارهاش رو بنمایش درآورد؟ خب یک همچین وقتایی؛ به راحتی میشه این مشکل رو حل کرد.

• استفاده از نوار ریبون در کار با اتوکد مکانیکال
• بررسی تخصصی ریبون و سربرگ های اکسس
• همه آنچه که باید در مورد ریبون اتوکد سیویل تری دی بدانیم
• بررسی رابط کاربری یا user interface نرم افزار اتوکد الکتریکال
• معرفی رابط های نمایه ویرایشگر پست

پنل های چسبان یا sticky

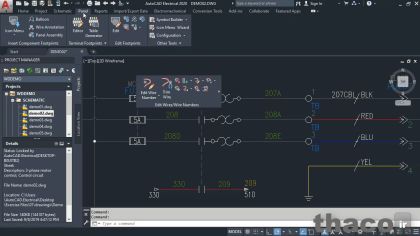

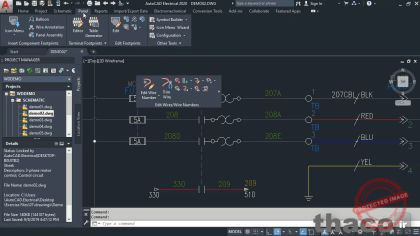

کافیه روی عنوان پانل کلیک کنین و با نگه داشتن ماوس و با عمل درآگ، اون رو به محیط ترسیم یا drawing area منتقل کنین، به این شکل، اسم این پنل ها رو اتودسک، پنل های چسبان یا sticky گذاشته.

نکته ی جالب اینه که اگه ماوس رو رد کنیم، می بینیم که این پنل همچنان روی محیط ترسیم باقی میمونه. انگار که شما دارین در یک محیط با دو صفحه کار میکنین، منظورم دو تا صفحه نمایش هست، خب دو تا صفحه نمایش دارین چون در حین کارتون به این نتیجه رسیدین که اینطوری بهتر می تونین کارتون رو هندل کنین

شما میتونین این پنل چسبان رو هر جای صفحه ترسیم که خواستین مثلاً روی مانیتور راستی و یا چپی قرارش بدین. هر جایی که بنظرتون براتون بهتره قرارش بدین.

اگه پنل Edit Wires/Wire Numbers رو به محیط ترسیم منتقل کرده باشین و نیاز داشته باشین که با اون کار کنین مهم نیست که از تب شماتیک بیرون بیاین

و مثلا به تب panel برین؛

شما همچنان این پنل رو در صفحه ی ترسیم خودتون دارین و این یک قابلیت مهم هست که کار رو برای ما راحت میکنه. حالا سؤالی که پیش میاد این هست که اگر دیگر به پنل چسبان نیاز نداشتیم چطوری می تونیم اون رو به نوار ریبون برگردونیم؟

آیا باید ماوس رو روی اون نگه داریم و با درآگ کردن اونو ببریم به نوار ریبون و اونجا درآپش کنیم؟ خیر؛ برای برگردوندن این پنل به ریبون،

روی نوار باریکی که سمت راست پنل هست و یه علامت فلش مانند رو روی خودش داره میریم.

یک گزینه t شکل می بینین که اگه ماوس رو روی اون نگه داریم عبارت return panels to ribbon بمعنیِ بازگشت به ریبون، مشخص میشه. می دونم که الان این سؤال رو دارین که ما در تب panel هستیم پس چطوری میشه پنل Edit Wires/Wire Numbers رو به تب شماتیک برگردوند؟ این مسأله اهمیتی نداره

فقط روی اون آیکنه t شکل کلیک کنین،

بیایید برگردیم به تبِ شماتیک، همونطور که در تصویر زیر می بینید

اتوکد الکتریکال این پنل رو به تب شماتیک یعنی جای اصلی خودش برگردونده.

به نظرم کار پانل های sticky خیلی جالب هستند، که شما می تونین از این امتیازات بهره ببرین؛ این ویژگی به شما کمک می کنه یکسری از دستورات مورد نیاز رو همواره روی محیط ترسیم داشته باشین و هر وقت بشون احتیاج داشتین ازشون استفاده کنین.

و نیازی نیست نگران باشین که در چه تبی از ریبون هستیم، شما خیلی راحت می تونید در تب های مختلف جابجا بشید، شما از بعضی دستورات به ندرت استفاده می کنین، پس برای دسترسی به اونا میتونین از نوار ریبون استفاده کنین، اما یکسری از دستورات هستن که شما هر روز با اونا سروکار دارین، بنابراین از اونا به عنوان پنل sticky استفاده کنین و بیاید و خیلی راحت از داخل ریبون مثلِ کاری که من چند لحظه پیش کردم جداش کنید و اونا رو به صورت منظم سمت راست و یا چپ صفحه قرار بدید، به هرصورت بیاید و تعدادی از اونها رو بصورتِ منظم در drawing area قرار بدین و أزشون به بهترین شکل استفاده کنید. حالا من قصد دارم یکی از امکانات این مزیت رو به شما اموزش بدم، در واقع میخام بهتون آموزش بدم چطوری وقتی اومدید و پانل ها رو با قابلیت sticky تغییر دادین، طوری بکار بگیرینشون که در تمپلیته اصلی نرم افزار تغییری ایجاد نکرده باشین، در واقع کاری کنین که بین تمپلیت های دیفالت نرم افزار و تمپلیت های شخصی سازی شده خودتون جابجا بشین.

پس به سراغ نوار ابزار دسترسی سریع برید

QAT رو که دیگه به یاد دارین؟

خب درست این بالا سمتِ راستِ QAT، یک منو می بینیم که در تصویر زیر مشخص شده است؛

Workspace های اتوکد الکتریکال

روی این منو کلیک میکنم؛

و میخام پیش برم و قابلیته انتخابه Workspace ها رو با زدن تیک گزینه Workspace برای نوار ابزاره دسترسی سریع مون فعال کنم، تا با اینکار بتونم پروسه ی add شده رو راحت عملی کنم؛ پس براحتی برای این کار

روی گزینه workspase کلیک میکنیم.

خب حالا دیگه، اگه من بیام سمته راست نوار ابزاره دسترسی سریع، یک فیلد جدید می بینم، که فعلاً شما میتونید عبارت

AcadE & 2d drafting & Annotation رو درش ببینین که AcadE مخفف autocad electrical هستش

ی نکته ای که باید بگم این هست که می تونم با بکارگیری همین قابلیت، workspace های مختلف و سفارشی شده ای رو به این لیست اضافه کنم، بعنوان یک مثال از یک همچین سناریویی این هست که می تونم بیام و همین پنل های چسبانی که در موردشون صحبت کردیم و شایدم احیاناً سفارشی شون کردیم رو هر وقت خاستیم سریع و دقیق همونطور که میخاستیم به محیط ترسیم اضافه کنیم، پس اول باید تغییرات مورد نیازم رو روی محیطه کارم ایجاد کنم

و سپس به اینجا بیام و گزینه save current as رو انتخاب کنم و برای اون یه اسم در نظر بگیرم، مثلاً اسمش رو بذارم shAh که این برگرفته از اسم و شهرته خودمه. اینطوری هر وقت که به این محیط کاری یه جدید و سفارشی شده که یک اسم جدید براش گذاشتم نیاز پیدا کردم،

خیلی راحت میتونم مثه این گزینه هایه موجود در این لیست، صرفاً با کلیک رویه اسمه در نظر گرفته شدم مثلاً shAh ؛ به محیطه اون تمپلیت دسترسی پیدا کنم .

بنظرتون ی همچین کاری کجاها می تونه کاربرد داشته باشه؟ خب؛ ممکنه گاهی اوقات رابط کاربری شما توسط cad manager اداره یا شرکتی که درش کار می کنین و یا هر شخص دیگه ای قفل شده باشه و شما نتونین تغییرات مد نظرتون رو روی محیط رابطه کاربری تون اعمال کنین؛ و نتونین میزه کارتون رو اونطور که میخاین داشته باشین، پس کافیه ی همچین وقتایی بیاین و ی تمپلیت به طریق یاد شده برای خودتون تنظیم کنید تا هر وقت خاستید به این مسیر بیاین و اونو روشن کنید و با این تفاسیر دیگه می تونید تمپلیتِ خاصی که مدِ نظرتون هست رو خیلی راحت سفارشی کنید، پس در کل بدونید وقتی که در رابطِ کاربری یا user interface نرم افزار اتوکد الکتریکال تغییر ایجاد می کنید از این طریق می تونید اون رو برای همیشه بصورت ذخیره داشته باشین.
