استفاده مجدد از داده‌های ساختاربندی شده
در این ویدئو به نحوه استفاده مجدد از داده های موجود در پانل ساختاری بندی شده Structure در نرم افزار اتوکد مکانیکال پرداخته می شود.
Table of contents
مقدمه‌ای بر استفاده مجدد از داده‌های ساختاریافته
در اتوکد مکانیکال هنگامی که شروع به تنظیم کردن طراحی اتوکد مکانیکال خودتان توسط پروسه کاری تولید ساختار یا همان structure کردید، یکی از قابلیتهای خوب این است که میتوانید دوباره از بعضی اطلاعات مکانیکی تعریف شده خودتان در این ساختار structure، استفاده کنید.
آماده‌سازی داده‌های ساختاریافته
ما هنوز هم در فایل robot003.dwg هستیم و میتوانید ببینید که storage box ای را که در این بخش خاص از ربات قرار دادم، هنوز هم اینجا است.
اگر اینطرفتر به Mechanical browser بروم و اینطوری storage box را انتخاب کنم، میبینید که وقتی درMechanical browser روی آن میروم در محیط طرحی هایلایت میشود.
وارد کردن داده‌های ساختاریافته به نقشه
خب؛ کاری که میتوانم انجام بدهم این است که به سرعت و به راحتی دوباره از اطلاعاتی که برای آن سفارشی کردم، استفاده کنم.

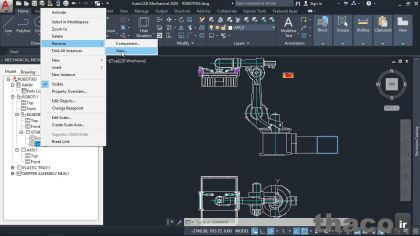

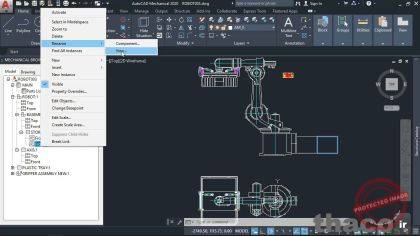

خب؛ میروم روی storage box، کلیک راست میکنم و بعد میروم این بالا گزینه new را به این شکل میزنم که البته میتوانم یکی از گزینه‌های component، component view یا annotation view را انتخاب کنم؛ یا میتوانم یکی از نماهای اجزای خودم را با انتخاب گزینه insert وارد کنم و از قسمت component view دوباره از آنها استفاده کنم.
خب، الان تنها نمایی که داریم نمای front است.
اگر به این شکل آنرا انتخاب کنم، میتوانم نمای parent یا والد را که این پایین است انتخاب کنم.
اگر روی آن کلیک کنم، میبینیم که این کل نمای روبروی من است.
خب، الان میتوانم با کلیک به این شکل، یک storage box دیگر هم آنجا بگذارم.
با آمدن روی خط افقی باید مطمئن شویم که زاویه چرخش صفر باشد؛ اینتر را بزنید.
حالا نمای front2 را دارید.
مدیریت و ویرایش داده‌های ساختاریافته
و حالا میتوانم روی آن کلیک راست کنم.
یادتان نرود که میتوانم اسم آنها را با کمک rename تغییر بدهم.
و از اینجا اگر بخواهم میتوانم با component هم اسم جزء را و با گزینه view هم اسم نما را تغییر بدهم. چون میخواهم اسم نما را تغییر بدهم، روی view کلیک میکنم. اسم آنرا تغییر میدهم و بجای front چیزی مثل storage box مثلاً Side میگذارم.
و روی اوکی کلیک میکنم.
حالا side و side دو را داریم.
خب؛ حالا اینها احتمالاً یک نما برای همان component هستند.
پس مراقب باشید که اگر من نمای side را انتخاب کردم، میشود این یکی، و وقتی روی Mechanical browser میروم هایلایت میشود.
این هم نمای side دو است که با انتخاب آن بخوبی هایلایت میشود.
جمع‌بندی و نکات پایانی
پس استفاده دوباره از اطلاعات ساختاری اتوکد مکانیکال در طول کار با پروسه سازماندهی یا همان structured حین طراحی میتواند همینقدر سریع و آسان باشد.
